Системы неразрушающего контроля тела трубы: ультразвукового контроля Т-18, вихретокового контроля Т-18ВТ

Назначение СНК УНИСКАН-ЛуЧ Т-18

Ультразвуковая система Т-18 ВТ

Ультразвуковая система Т-18 предназначена для полного контроля тела трубы на наличие дефектов типа несплошности и неоднородности металла, дефектов типа расслоения металла, измерение ультразвуковым методом толщины стенки трубы. Система состоит из 4-х иммерсионных ванн установленных последовательно друг за другом.

Две иммерсионные ванны № 1 и № 2 предназначены для проведения сплошного иммерсионного ультразвукового контроля тела трубы на расслоения и проведения толщинометрии. Также, в ванной № 1 реализованы схемы контроля, позволяющие проводить 100 % контроль тела трубы на продольно-ориентированные дефекты типа трещины.

Иммерсионные ванны и реализованные в них схемы контроля

Ванны № 3 и № 4 предназначены для проведения ультразвукового контроля тела трубы на поперечные дефекты.

Иммерсионные ванны № 3 и №4 и реализованные в них схемы контроля для выявления поперечных дефектов

Основные технические характеристики системы:

  • обнаруживает дефекты, которые по своей отражающей способности не хуже искусственных отражателей – продольных и поперечных пазов (рисок) на внешней и внутренней поверхности трубы, следующих размеров:
  • глубина паза составляет от 3% до 5% толщины стенки трубы, но не менее 0,3 мм;
  • ширина паза не превышает две глубины, но не более 1 мм;
  • длина паза не более 25 мм или 50 мм.
  • обнаруживает расслоения, имитируемые плоскодонным отражателем с размерами:
  • диаметр плоскодонного отражателя 6.4 мм;
  • глубина сверления 25-90 % от номинального значения толщины стенки трубы, но не менее 2 мм.
  • производительность контроля до 30 труб в час;
  • длина неконтролируемых концов труб не более 300 мм.

Особенности Ультразвуковой системы Т-18:

  • отслеживание результатов онлайн;
  • просмотр результатов по отдельному каналу, а также формирования двумерного изображения с нанесением дефектных сечений трубы;
  • формирование протоколов 6 видов.

Вихретоковая система Т-18 ВТ

Вихретоковая система Т-18 ВТ состоит из двух сканеров с накладными вихретоковыми преобразователями и обеспечивает:

  • выявление минимальных дефектов глубиной 5% от толщины стенки и протяженностью 50 и 25 мм, ориентированных продольно и поперечно относительно оси трубы;
  • величину мертвых зон на концах труб не более 200 мм;

  • выполнение международного стандарта API Spec 5CT при выпуске продукции по уровню технических требований PSL 3;
  • уверенное выявление дефектов, возникших при производстве: закаты, плены, продольные и поперечные трещины.

Особенности системы Т-18 ВТ:

  • отслеживание результатов онлайн;
  • просмотр результатов по отдельному каналу, а также формирования двумерного изображения с нанесением дефектных сечений трубы;
  • формирование протоколов 6 видов;
  • увеличение ресурса вихретоковых преобразователей за счет наличия постоянного воздушного зазора между телом трубы и датчиками;
  • износостойкость деталей за счет использования сменных победитовых накладок.

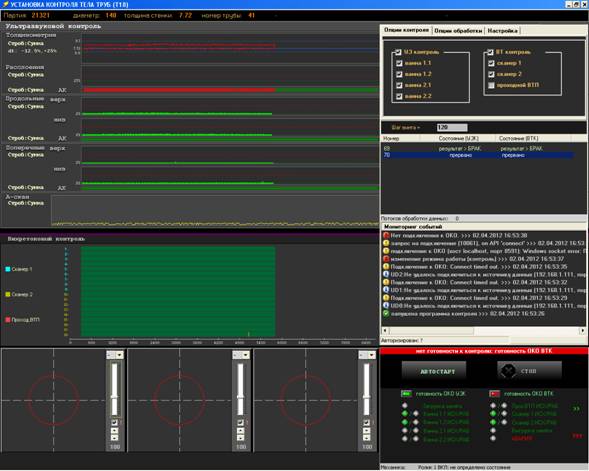

Интерфейс программы окна «Контроль»

Интерфейс программы результатов контроля

Протокол контроля

Комплексы ультразвукового и вихретокового контроля труб были внедрены на предприятии «ИНТЕРПАЙП НИЖНЕДНЕПРОВСКИЙ ТРУБОПРОКАТНЫЙ ЗАВОД», что позволило выпускать трубы соответствующие классам прочности C90, С110 и Т95 с регламентированными видами контроля, а также проводить внутренний контроль особо ответственных заказов на предмет обнаружения как внутренних, так поверхностных дефектов типа закат и плена.

За время эксплуатации системы Т-18 и Т-18 ВТ показали свою эффективность и позволили повысить качество отгружаемой продукции за счет своевременной отсортировки ремонтопригодных и бракованных изделий, а также существенно снизить количество рекламаций.

Смотрите видеоролик:

Система автоматизированного неразрушающего контроля тела труб СНК УНИСКАН-ЛуЧ Т-18 и Т-18 ВТ
