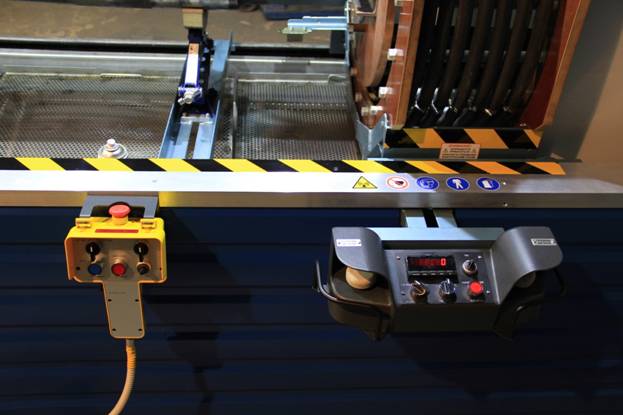

Стенд магнитопорошкового контроля крупногабаритных деталей УМПК-39

Назначение:

Стенд предназначен для магнитопорошкового контроля в соответствии с ГОСТ 21105 крупногабаритных деталей при их выпуске из производства и после ремонта.

Стенд обеспечивает выявление поверхностных дефектов продольной и поперечной ориентации по ГОСТ 21105, мокрым магнитопорошковым методом, различными способами намагничивания (циркулярное, полюсное) с использованием переменного (АС), выпрямленного трехфазного (FWDC), импульсного тока.  Материал объекта контроля – ферромагнитные материалы с магнитными свойствами, позволяющими создавать в местах нарушения сплошности магнитные поля рассеяния, достаточные для притяжения частиц магнитного порошка.

Стенд универсальный, стационарного типа, встраивается в технологическую линию производственного участка или может эксплуатироваться самостоятельно как отдельная позиция магнитопорошкового контроля.

Для приготовления магнитной суспензии используется вода с тонкой очисткой от механических примесей, не содержащая жировых включений и прошедшая полную дегазацию. Либо керасиномаслянной суспензии с вязкостью до 5 мм2/1с.

Характеристики объекта контроля:

Стенд позволяет проводить магнитопорошковую дефектоскопию крупногабаритных объектов сложной формы:

  • максимальный диаметр – 400 мм;
  • максимальная длина – 3000 мм;
  • максимальная масса объекта контроля – 350 кг;
  • температура объекта контроля - от плюс 3 °С до плюс 45 °С.

ОСНОВНЫЕ Технические характеристики Стенда:

  • Стенд обеспечивает циркулярное и полюсное намагничивание объектов контроля методом приложенного поля или остаточной намагниченности.
  • Стенд обеспечивает размагничивание объектов контроля путем уменьшения амплитуды переменного поля с максимального значения до близкого к нолю.
  • Напряженность магнитного поля в центре приставных соленоидов – не менее 16 кА/м.
  • Ток циркулярного намагничивания – переменный, частотой 50 Гц, плавно регулируемый от 500 до не менее 10000 А.
  • Ток циркулярного намагничивания – выпрямленный трехполупериодный, плавно регулируемый от 500 до не менее 10000 А.
  • Ток циркулярного намагничивания – импульсный, плавно регулируемый от 500 до не менее 15000 А:
    • длительность импульса – 0,5 с;
    • количество импульсов – от 1 до 5;
    • частота следования импульсов – 1 Гц.

  • Ток полюсного намагничивания – переменный, частотой 50 Гц, магнитный поток плавно регулируемый от 4500 до 20000 ампер-витков.
  • Ток полюсного намагничивания – выпрямленный трехполупериодный, магнитный поток плавно регулируемый от 4500 до 24000 ампер-витков.
  • Скорость перемещения катушки намагничивания вдоль объекта контроля плавно регулируемая, не более 100 мм/с.
  • Скорость вращения зажатой детали плавно регулируемая, не более двух оборотов в минуту.
  • Производительность Стенда при контроле определяется формой и габаритными размерами контролируемой детали.
  • Время переналадки Стенда и подготовки для контроля объектов другого типоразмера не превышает 5 минут.
  • Масса Стенда, не более 6 т.
  • Габаритные размеры Стенда, не более (6600 x 2400 x 2250) мм.
